Tugas Jaringan Komputer

Cara membuat kabel LAN straight

1. Siapkan alat-alat dan bahan-bahan yang diperlukan seperti

Tang Crimping

RJ45

Kabel LAN

LAN Tester

2. Setelah anda sudah menyiapkan bahan-bahan dan alat-alatnya, anda harus memotong kabel menggunakan tang crimping. untuk memotongnya anda harus memotong dengan sejajar, jika tidak sejajar maka sulit untuk berhasil. Setelah memotong anda harus mengurutkan warnanya

    a. putih-orange

    b. orange

    c. putih-hijau

    d. biru

    e. putih-biru

    f. hijau

    g. putih-cokelat

    h. cokelat

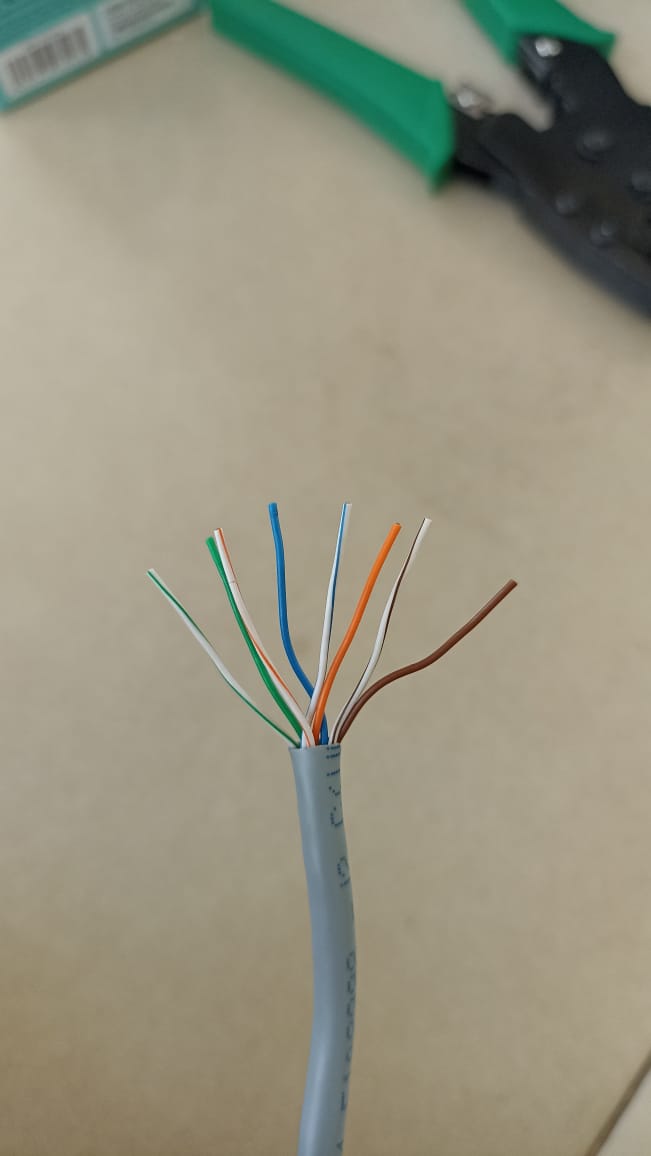

ini contoh hasil yang sudah diurutkan

3. Setelah mengurutkan warna kabel seperti contoh diatas, anda harus masukan kabel kedalam RJ45. namun anda harus berhati-hati, dikarenakan saat memasukan kabel ke dalam RJ45 sering tertukar

ini dia hasil kabel yang sudah di masukan ke RJ45

4. Setelah memasukkan kabel LAN yang sudah diurutkan kedalam RJ45, kemudian masukan kabel kedalam tang crimping lalu tekan kuat-kuat hingga berbunyi "klik"

5.Ulangi langkah dari awal untuk ujung kabel yang satunya lagi

6,Uji kabel menggunakan LAN tester hingga berurutan

Cara membuat kabel LAN CROSS

1. Siapkan alat-alat dan bahan-bahan yang diperlukan seperti

    a. lan tester

    b. tang crimping

    c. kabel lan

    d. RJ45

2. Setelah anda sudah menyiapkan bahan-bahan dan alat-alatnya, anda harus memotong kabel menggunakan tang crimping. untuk memotongnya anda harus memotong dengan sejajar, jika tidak sejajar maka sulit untuk berhasil. Setelah memotong anda harus mengurutkan warnanya

Kabel 1                                                                Kabel 2

    a. putih-orange                                                    a. hijau-putih

    b. orange                                                             b. hijau

    c. putih-hijau                                                       c. putih-oren

    d. biru                                                                  d. biru

    e. putih-biru                                                         e. biru-putih

    f. hijau                                                                 f. oren

    g. putih-cokelat                                                   g. putih-coklat

    h. cokelat                                                             h. coklat

ini contoh hasil yang sudah diurutkan

3. Setelah mengurutkan warna kabel seperti contoh diatas, anda harus masukan kabel kedalam RJ45. namun anda harus berhati-hati, dikarenakan saat memasukan kabel ke dalam RJ45 sering tertukar

ini dia hasil kabel yang sudah di masukan ke RJ45

4. Setelah memasukkan kabel LAN yang sudah diurutkan kedalam RJ45, kemudian masukan kabel kedalam tang crimping lalu tekan kuat-kuat hingga berbunyi "klik"

5, -Uji kabel menggunakan LAN tester hingga berurutan pada kabel 1

    -dan pada kabel 2 dengan urutan 3 6 1 4 5 2 7 8

 Nama Kelompok

1. Soleh Mubarok (19220861)

2. Muhamad Khalafi Al Gifari Helwani (19221345)

3. Rizal nur Firmansyah (19220853)

4. Fendy Putra Irawan (19220894)

5. Afrinaldi Nur Ibrahim (19220857)

6. Fauzan (19220278)
